Động cơ giảm tốc Nara Samyang: Cách đấu nối nguồn điện

Trong các hệ thống truyền động công nghiệp hiện đại, việc đấu nối nguồn điện đúng kỹ thuật đóng vai trò cực kỳ quan trọng để đảm bảo hiệu suất, độ bền cũng như an toàn vận hành. Đặc biệt với Động cơ giảm tốc Nara Samyang, một dòng thiết bị được đánh giá cao về độ ổn định, độ chính xác và tuổi thọ cao, việc thực hiện đấu nối đúng chuẩn kỹ thuật không chỉ giúp hệ thống hoạt động tối ưu mà còn giảm thiểu rủi ro hỏng hóc và tai nạn điện.

Để tham khảo thêm các dòng sản phẩm Nara Samyang đang phân phối tại Việt Nam quý khách hàng vui lòng truy cập tại:

Động cơ giảm tốc
Hộp giảm tốc

Hoặc liên hệ trực tiếp với kỹ sư của chúng tôi qua:

SĐT: 0357130444 Tel / Zalo (Mr. Tú – Vito)
Email: contact.optimex.co@gmail.com | tranngoctu.ktck@gmail.com

1. Tổng quan về hệ thống điện của động cơ giảm tốc

Động cơ giảm tốc Nara Samyang được thiết kế đa dạng về công suất và điện áp, đáp ứng nhiều nhu cầu trong công nghiệp như băng tải, máy khuấy, máy đóng gói, hệ thống nâng hạ,…

Các thông số điện cơ bản:

Điện áp: 1 pha (220V) hoặc 3 pha (220V / 380V / 400V)
Tần số: 50Hz / 60Hz
Cấp cách điện: F hoặc H
Chuẩn bảo vệ: IP44, IP55

Cấu tạo hệ thống đấu nối gồm:

Hộp cực (Terminal Box)
Cọc đấu dây (U1, V1, W1, U2, V2, W2)
Sơ đồ đấu sao (Y) / tam giác (Δ)
Dây tiếp địa (PE)

Việc hiểu rõ các thành phần này là nền tảng để đấu nối chính xác Động cơ giảm tốc Nara Samyang.

2. Công tác chuẩn bị trước khi đấu nối

2.1 Kiểm tra tổng thể thiết bị

Trước khi tiến hành đấu nối Động cơ giảm tốc Nara Samyang, cần:

Kiểm tra ngoại quan: không nứt vỡ, móp méo
Kiểm tra dây điện: không bị hở, đứt
Đọc kỹ nameplate (nhãn động cơ)
Đo cách điện bằng Megger (≥ 1MΩ)

2.2 Dụng cụ cần thiết

Để đảm bảo quá trình đấu nối chuyên nghiệp:

Đồng hồ vạn năng (Multimeter)
Máy đo cách điện
Kìm điện, kìm tuốt dây
Tua vít cách điện
Băng keo cách điện chuyên dụng

2.3 Trang bị bảo hộ lao động

Khi làm việc với Động cơ giảm tốc Nara Samyang, bắt buộc phải có:

Găng tay cách điện
Giày bảo hộ chống giật
Kính bảo hộ
Nón bảo hộ

3. Hướng dẫn đấu nối nguồn điện chi tiết

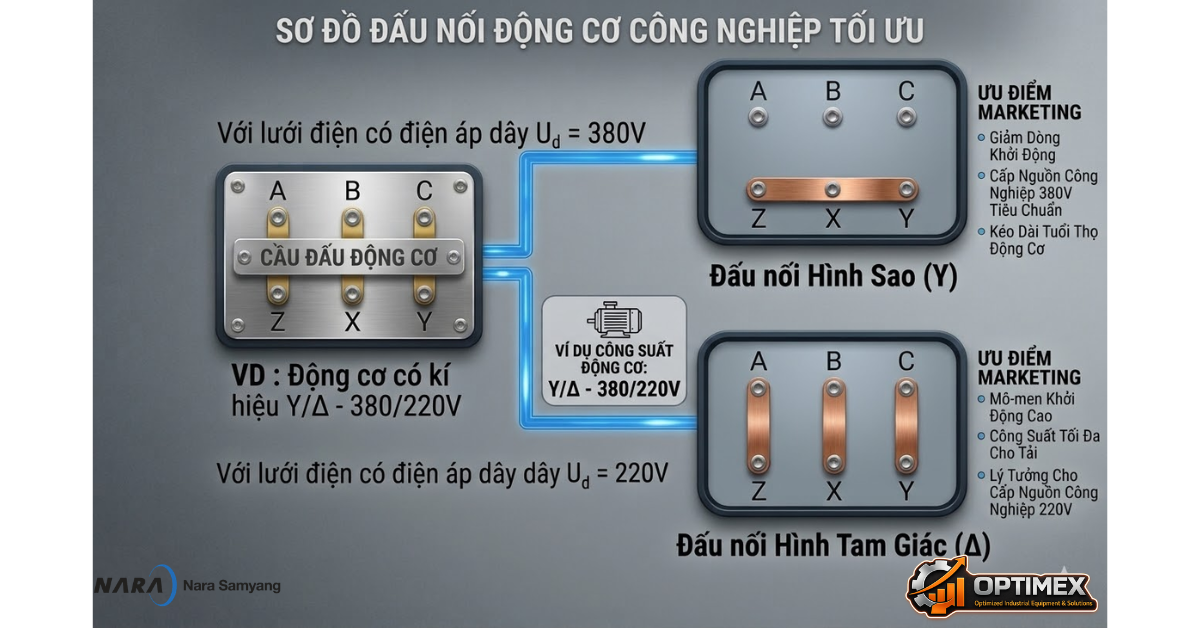

3.1 Đấu nối động cơ 3 pha – kiểu sao (Y)

Áp dụng cho điện áp cao (380V):

Nối chung U2 – V2 – W2
Cấp nguồn vào U1 – V1 – W1

Ưu điểm:

Dòng khởi động thấp
Bảo vệ động cơ khi tải nhẹ

3.2 Đấu nối động cơ 3 pha – kiểu tam giác (Δ)

Áp dụng cho điện áp thấp (220V):

U1 nối W2
V1 nối U2
W1 nối V2
Cấp nguồn vào 3 điểm nối

Ưu điểm:

Mô-men xoắn lớn
Phù hợp tải nặng

3.3 Đấu nối động cơ 1 pha

Đối với Động cơ giảm tốc Nara Samyang 1 pha:

Dây L → cực L
Dây N → cực N
Tụ điện đấu theo sơ đồ

⚠️ Lưu ý: Sai tụ điện có thể gây cháy cuộn dây.

4. Quy trình đấu nối chuẩn kỹ thuật

Bước 1: Ngắt nguồn điện hoàn toàn

Đảm bảo không còn điện trong hệ thống.

Bước 2: Xác định sơ đồ đấu nối

Dựa trên nắp hộp cực của Động cơ giảm tốc Nara Samyang.

Bước 3: Đấu dây chính xác

Đúng màu dây
Siết chặt đầu cos

Bước 4: Đấu dây tiếp địa

Bắt buộc để đảm bảo an toàn

Bước 5: Kiểm tra lại

Đo điện trở
Kiểm tra thứ tự pha

Bước 6: Chạy thử

Chạy không tải
Quan sát độ rung, nhiệt độ

5. Warning (Cảnh báo quan trọng)

Khi làm việc với Động cơ giảm tốc Nara Samyang, cần đặc biệt chú ý các cảnh báo sau:

⚠️ Nguy cơ điện giật

Không chạm vào đầu dây khi chưa kiểm tra nguồn
Luôn dùng bút thử điện

⚠️ Nguy cơ cháy nổ

Không đấu sai điện áp
Không sử dụng dây kém chất lượng

⚠️ Nguy cơ hỏng động cơ

Không vận hành khi chưa kiểm tra kỹ
Không để động cơ chạy quá tải

⚠️ Nguy cơ cơ khí

Không đứng gần trục quay khi chạy thử
Đảm bảo che chắn an toàn

6. Troubleshooting – Xử lý sự cố thường gặp

Trong quá trình sử dụng Động cơ giảm tốc Nara Samyang, có thể gặp các lỗi sau:

Hiện tượng	Nguyên nhân có thể	Cách kiểm tra	Hướng khắc phục
Động cơ không hoạt động	– Mất pha – Đứt dây nguồn – Sai sơ đồ đấu	– Dùng đồng hồ đo điện áp – Kiểm tra thông mạch- So sánh sơ đồ đấu nối	– Cấp lại đủ pha – Thay dây – Đấu lại đúng sơ đồ
Động cơ quay ngược chiều	– Sai thứ tự pha	– Quan sát chiều quay khi chạy thử	– Đảo 2 pha bất kỳ
Động cơ không khởi động được (1 pha)	– Hỏng tụ điện – Đấu sai tụ	– Đo tụ bằng đồng hồ – Kiểm tra sơ đồ	– Thay tụ đúng thông số – Đấu lại đúng
Động cơ bị nóng nhanh	– Quá tải – Điện áp không ổn định – Thông gió kém	– Đo dòng hoạt động – Kiểm tra điện áp – Quan sát quạt	– Giảm tải – Ổn định nguồn – Vệ sinh làm mát
Động cơ rung mạnh	– Lệch trục – Lỏng bulong – Mòn vòng bi	– Kiểm tra cơ khí – Quan sát rung	– Căn chỉnh lạ i- Siết chặt – Thay vòng bi
Động cơ phát tiếng ồn lớn	– Thiếu dầu hộp số – Bánh răng mòn	– Kiểm tra mức dầu – Nghe tiếng bất thường	– Bổ sung dầu – Thay bánh răng
Động cơ chạy yếu, không đủ tải	– Điện áp thấp – Đấu sai kiểu (Y/Δ) – Hỏng cuộn dây	– Đo điện áp – Kiểm tra sơ đồ đấu	– Điều chỉnh nguồn – Đấu đúng kiểu – Sửa hoặc quấn lại
Động cơ bị ngắt liên tục	– Relay nhiệt tác động – Quá tải kéo dài	– Kiểm tra relay – Đo dòng	– Giảm tải – Điều chỉnh relay
Có mùi khét	– Cháy cuộn dây – Chập điện	– Kiểm tra cách điện – Quan sát bên trong	– Ngừng ngay – Sửa chữa hoặc thay mới
Rò điện ra vỏ	– Hỏng cách điện – Ẩm ướt	– Đo điện trở cách điện	– Sấy động cơ – Thay dây cách điện

Hiện tượng

Nguyên nhân có thể

Cách kiểm tra

Hướng khắc phục

Động cơ không hoạt động

– Mất pha

– Đứt dây nguồn

– Sai sơ đồ đấu

– Dùng đồng hồ đo điện áp

– Kiểm tra thông mạch- So sánh sơ đồ đấu nối

– Cấp lại đủ pha

– Thay dây

– Đấu lại đúng sơ đồ

Động cơ quay ngược chiều

– Sai thứ tự pha

– Quan sát chiều quay khi chạy thử

– Đảo 2 pha bất kỳ

Động cơ không khởi động được (1 pha)

– Hỏng tụ điện

– Đấu sai tụ

– Đo tụ bằng đồng hồ

– Kiểm tra sơ đồ

– Thay tụ đúng thông số

– Đấu lại đúng

Động cơ bị nóng nhanh

– Quá tải

– Điện áp không ổn định

– Thông gió kém

– Đo dòng hoạt động

– Kiểm tra điện áp

– Quan sát quạt

– Giảm tải

– Ổn định nguồn

– Vệ sinh làm mát

Động cơ rung mạnh

– Lệch trục

– Lỏng bulong

– Mòn vòng bi

– Kiểm tra cơ khí

– Quan sát rung

– Căn chỉnh lạ

i- Siết chặt

– Thay vòng bi

Động cơ phát tiếng ồn lớn

– Thiếu dầu hộp số

– Bánh răng mòn

– Kiểm tra mức dầu

– Nghe tiếng bất thường

– Bổ sung dầu

– Thay bánh răng

Động cơ chạy yếu, không đủ tải

– Điện áp thấp

– Đấu sai kiểu (Y/Δ)

– Hỏng cuộn dây

– Đo điện áp

– Kiểm tra sơ đồ đấu

– Điều chỉnh nguồn

– Đấu đúng kiểu

– Sửa hoặc quấn lại

Động cơ bị ngắt liên tục

– Relay nhiệt tác động

– Quá tải kéo dài

– Kiểm tra relay

– Đo dòng

– Giảm tải

– Điều chỉnh relay

Có mùi khét

– Cháy cuộn dây

– Chập điện

– Kiểm tra cách điện

– Quan sát bên trong

– Ngừng ngay

– Sửa chữa hoặc thay mới

Rò điện ra vỏ

– Hỏng cách điện

– Ẩm ướt

– Đo điện trở cách điện

– Sấy động cơ

– Thay dây cách điện

7. Các thiết bị bảo vệ nên sử dụng

Để tăng độ an toàn cho Động cơ giảm tốc Nara Samyang, nên trang bị:

Aptomat (MCB/MCCB)
Relay nhiệt (Overload Relay)
Biến tần (Inverter)
Contactor
Rơ le bảo vệ mất pha

Những thiết bị này giúp:

Ngắt điện khi quá tải
Bảo vệ khi mất pha
Điều chỉnh tốc độ linh hoạt

8. Bảo trì sau khi đấu nối

Sau khi vận hành Động cơ giảm tốc Nara Samyang, cần:

Kiểm tra định kỳ dây điện
Siết lại đầu nối sau 1–2 tuần
Vệ sinh bụi bẩn
Kiểm tra nhiệt độ vận hành

Bảo trì đúng cách giúp:

Tăng tuổi thọ động cơ
Giảm chi phí sửa chữa
Đảm bảo an toàn vận hành

9. Kết luận

Việc đấu nối nguồn điện cho Động cơ giảm tốc Nara Samyang không chỉ là thao tác kỹ thuật đơn thuần mà còn là yếu tố quyết định đến hiệu suất và độ an toàn của toàn bộ hệ thống. Một quy trình đấu nối chuẩn, kết hợp với kiểm tra kỹ lưỡng, tuân thủ các cảnh báo và xử lý sự cố kịp thời sẽ giúp thiết bị hoạt động ổn định, bền bỉ theo thời gian.

Đặc biệt, để đảm bảo chất lượng và hiệu suất tối ưu, việc lựa chọn nhà cung cấp uy tín là vô cùng quan trọng. Optimex luôn đi đầu trong việc cung cấp các sản phẩm Động cơ giảm tốc Nara Samyang chất lượng cao, đáp ứng đầy đủ tiêu chuẩn kỹ thuật và yêu cầu khắt khe trong các ứng dụng công nghiệp hiện đại.
