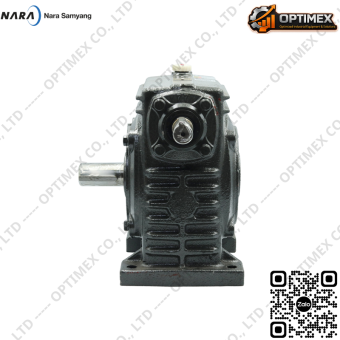

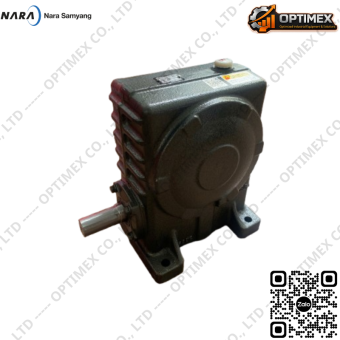

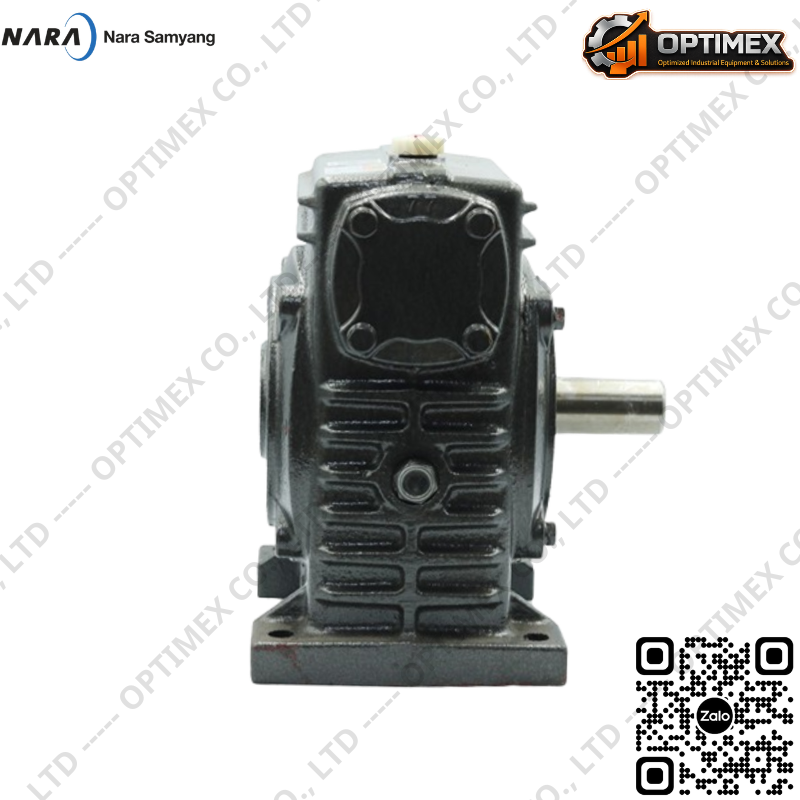

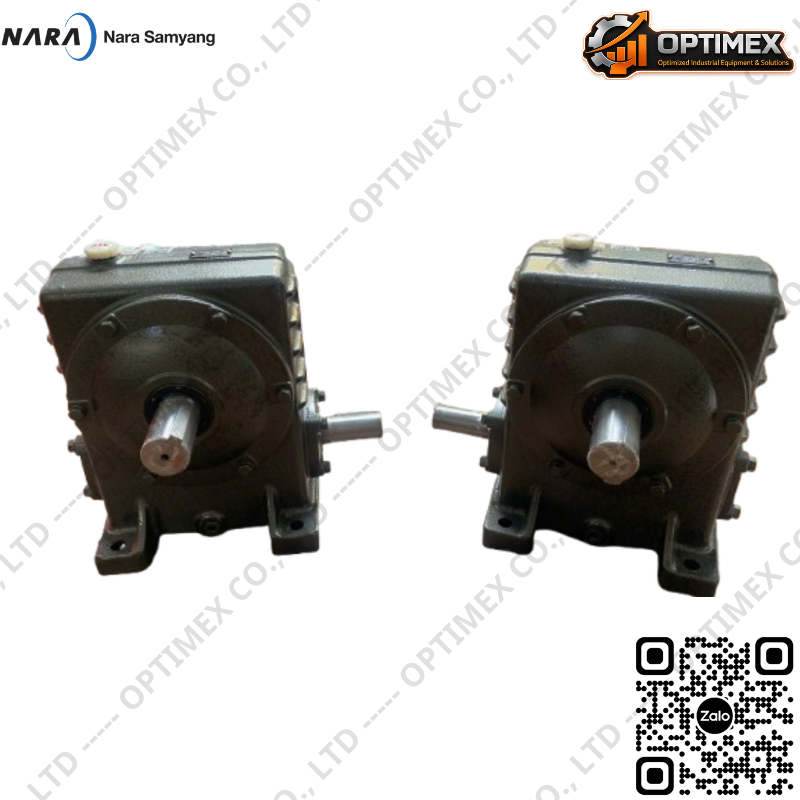

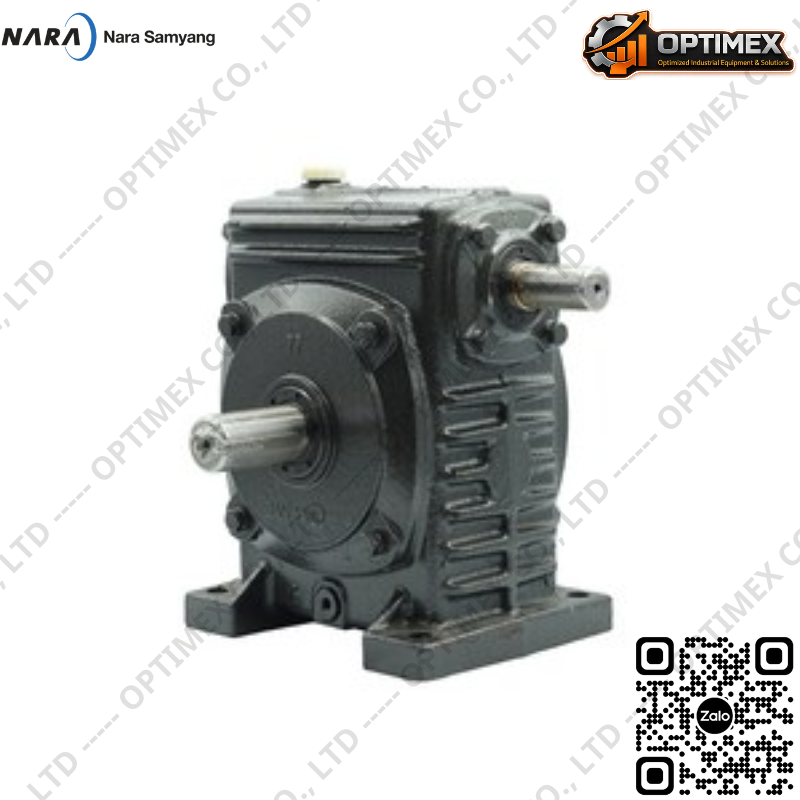

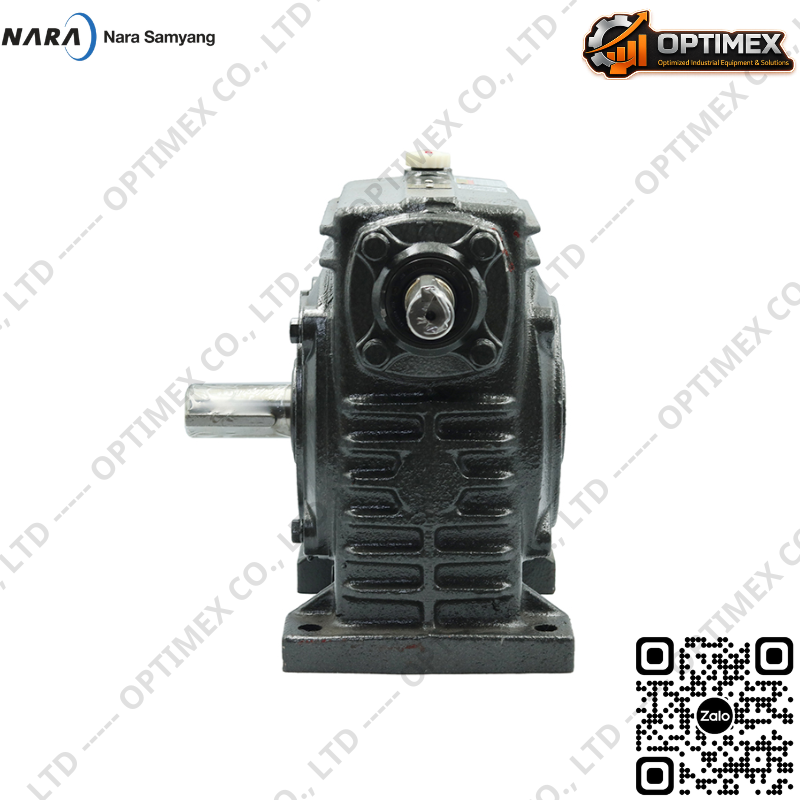

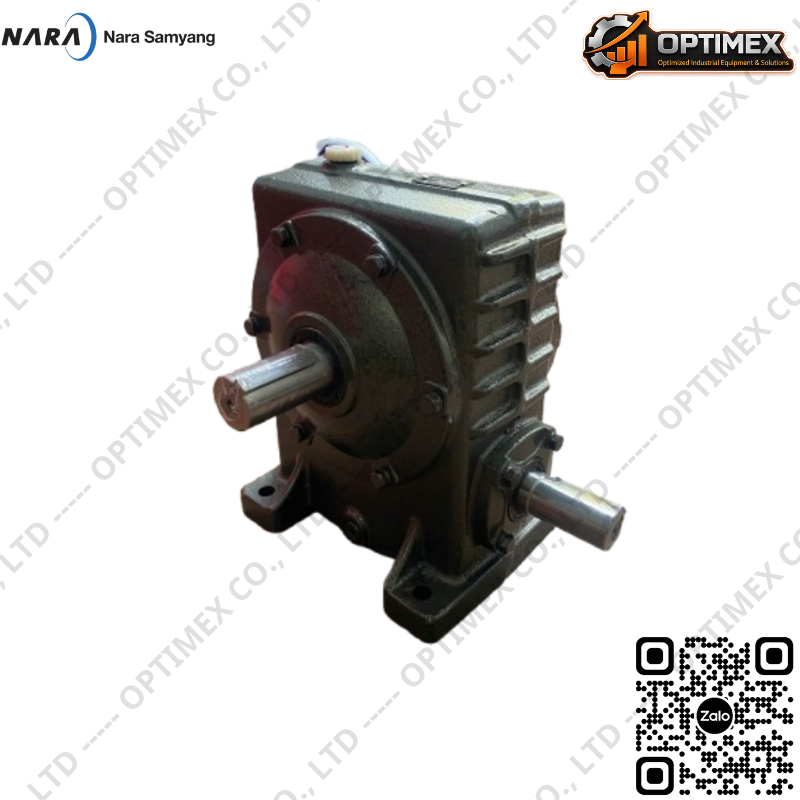

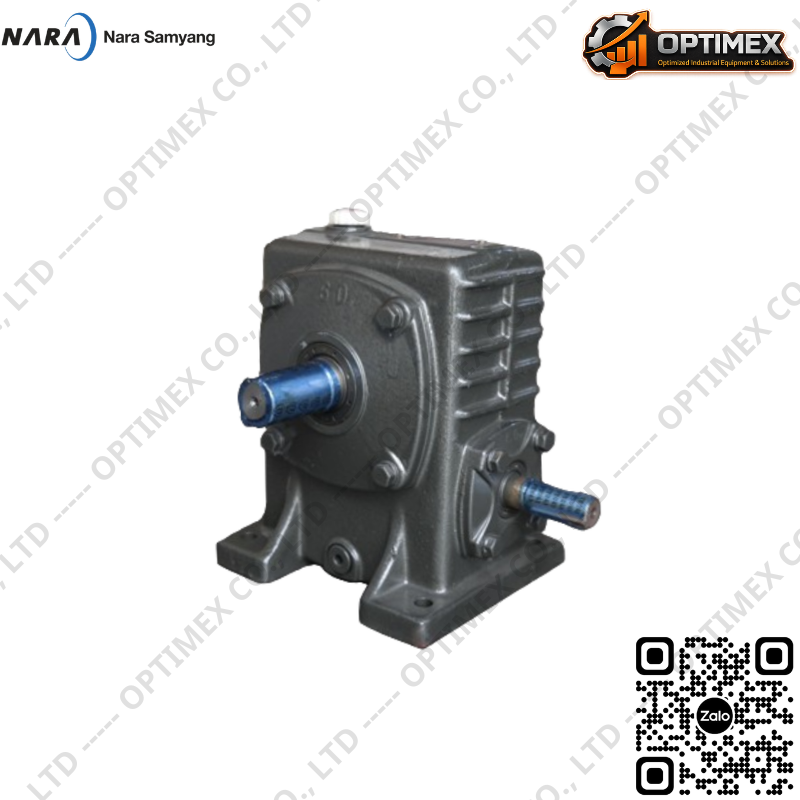

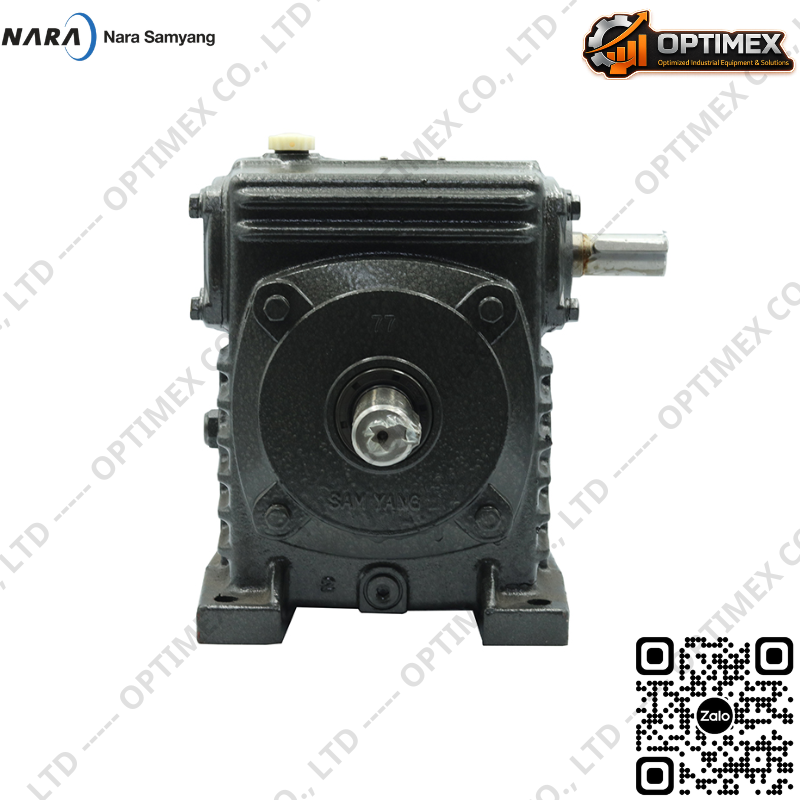

STD Worm Reducer

Trong bối cảnh các hệ thống truyền động công nghiệp ngày càng yêu cầu độ chính xác cao, vận hành ổn định và tiết kiệm năng lượng, việc lựa chọn giải pháp giảm tốc phù hợp đóng vai trò then chốt trong việc đảm bảo hiệu suất và độ bền của toàn bộ dây chuyền máy móc. Trong số các dòng hộp giảm tốc phổ biến hiện nay, STD Worm reducer (Hộp giảm tốc trục vít tiêu chuẩn) được xem là một trong những lựa chọn đáng tin cậy nhất nhờ cấu tạo đơn giản, khả năng chịu tải tốt, hoạt động êm và đặc biệt là dễ dàng tích hợp vào nhiều hệ thống khác nhau. Không chỉ dừng lại ở vai trò giảm tốc, sản phẩm này còn giúp tăng mô-men xoắn đầu ra, hạn chế rung lắc, đảm bảo độ ổn định cho động cơ và các cơ cấu truyền động phía sau.

Điểm nổi bật của STD Worm reducer là được thiết kế dựa trên các tiêu chuẩn kỹ thuật chung của ngành công nghiệp cơ khí, có nhiều kích thước, kiểu lắp (horizontal – vertical), tỷ số truyền đa dạng từ 1/10 đến 1/3600, phù hợp với nhiều yêu cầu khác nhau: từ băng tải, máy trộn, vít tải, máy ép đến các dây chuyền nhà máy thép, xi măng và nhiệt điện. Sự kết hợp giữa trục vít bằng thép hợp kim tôi cứng và bánh vít bằng đồng hợp kim mang lại hiệu suất truyền động ổn định, tuổi thọ cao nếu được bôi trơn và bảo trì đúng cách. Vì vậy, việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn đúng STD Worm reducer sẽ giúp người dùng khai thác tối đa hiệu suất, giảm chi phí bảo trì và tránh sự cố trong quá trình vận hành.

1. Khái quát chung về STD Worm reducer (Hộp giảm tốc trục vít tiêu chuẩn)

STD Worm reducer (Hộp giảm tốc trục vít tiêu chuẩn) là thiết bị truyền động cơ học dùng để giảm tốc độ quay từ động cơ xuống mức phù hợp với nhu cầu của hệ thống máy móc, đồng thời tăng mô-men xoắn đầu ra. Thiết bị hoạt động dựa trên nguyên lý ăn khớp giữa trục vít (worm shaft) và bánh vít (worm gear), cho phép truyền động trơn tru, êm ái và đảm bảo độ chính xác cao.

Dòng hộp giảm tốc này được chuẩn hóa theo các dạng cấu trúc và kích thước chuẩn như: HU (Horizontal-U type), HB (Horizontal-B type), VT (Vertical type), cùng các kiểu bố trí trục A, B, C, D, E, F tương ứng với chiều lắp đặt và hướng quay khác nhau. Đây là điểm đặc trưng cho phép STD Worm reducer dễ dàng tích hợp với các hệ thống máy hiện có trong công nghiệp nặng và công nghiệp chính xác.

Một số tỉ số truyền phổ biến: 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60… đến 1:3600 trong trường hợp hộp giảm tốc bánh vít 2 cấp (double worm). Điều này giúp người dùng lựa chọn đa dạng theo tốc độ yêu cầu của từng ứng dụng.

2. Cấu tạo chi tiết của STD Worm reducer

Để hiểu rõ hơn về hiệu suất và khả năng làm việc của thiết bị, ta cần phân tích sâu các thành phần chính:

2.1 Trục vít (Worm shaft)

• Là bộ phận truyền động đầu vào, thường chế tạo từ thép hợp kim như SCM415, 20CrMnTi.

• Sau khi gia công ren trục vít, chi tiết được nhiệt luyện thấm cacbon và mài chính xác để đạt độ cứng từ HRC 58–62.

• Góc nghiêng (lead angle) và số đầu mối ren ảnh hưởng trực tiếp đến tỉ số truyền và hiệu suất truyền động.

2.2 Bánh vít (Worm gear)

• Chế tạo từ đồng thau thiếc (phosphor bronze) như CuSn12-Ni, hoặc hợp kim nhôm-bronze AlCu.

• Bề mặt răng bánh vít tiếp xúc với trục vít nên cần độ tự bôi trơn tốt và khả năng chống mài mòn cao.

2.3 Vỏ hộp (housing)

• Đúc bằng gang xám FC200 hoặc gang cầu FCD450.

• Thiết kế vỏ kín, có gân tăng cứng giúp giảm rung, nâng cao độ bền và khả năng tản nhiệt.

2.4 Ổ lăn – Phớt chặn dầu

• Sử dụng ổ bi đỡ hoặc ổ lăn côn để đảm bảo chịu tải hướng kính và tải dọc trục.

• Phớt dầu giúp ngăn rò rỉ dầu bôi trơn và chặn bụi bẩn bên ngoài.

2.5 Hệ thống bôi trơn và làm mát

• Dùng dầu bánh răng (gear oil) VG150 – VG320.

• Khi tải nặng hoặc tốc độ cao có thể dùng thêm hệ thống làm mát bằng quạt gió hoặc két giải nhiệt.

3. Nguyên lý hoạt động và đặc tính truyền động

Khi động cơ quay trục vít, các ren trên trục vít ăn khớp với răng bánh vít, tạo chuyển động quay với tốc độ chậm hơn nhưng mô-men xoắn lớn hơn. Cơ chế truyền động này có các đặc điểm sau:

4. Phân loại STD Worm reducer theo cấu trúc và kiểu lắp đặt

5. Bảng công suất – tỉ số truyền – kích thước

Theo tài liệu kỹ thuật, dòng STD Worm reducer cung cấp dải công suất từ 0.1 kW đến hơn 13 kW tùy model (33, 49, 60, 77, 88, 96, 120, 125, 140) và tỷ số truyền 1:10 đến 1:3600. Ví dụ:

• Model 33 – i = 10 → 0.36 kW

• Model 49 – i = 20 → 0.49 kW

• Model 88 – i = 40 → 1.50 kW

Điều này giúp khách hàng dễ dàng xác định công suất phù hợp với tải làm việc thực tế.

6. Ưu điểm kỹ thuật của STD Worm reducer

• Thiết kế nhỏ gọn, tiết kiệm không gian
• Hoạt động êm, độ ồn thấp
• Có khả năng tự hãm (self-locking) → dùng cho hệ thống nâng tải
• Lắp đặt linh hoạt: nhiều kiểu trục (A, B, C, D, E, F)
• Hiệu suất ổn định, tuổi thọ cao nếu bảo trì đúng cách
• Giá thành hợp lý so với các dòng bánh răng trụ hoặc hành tinh

7. Nhược điểm và hạn chế cần lưu ý

• Hiệu suất thấp hơn hộp giảm tốc bánh răng trụ (gear reducer)
• Tỏa nhiệt lớn khi hoạt động tải nặng, tốc độ cao
• Không phù hợp với những hệ thống cần độ chính xác cao hoặc làm việc liên tục 24/24 ở tải lớn nếu không có làm mát bổ sung

8. Ứng dụng phổ biến của STD Worm reducer trong công nghiệp

9. Lưu ý khi lựa chọn STD Worm reducer

• Xác định công suất và mô-men tải yêu cầu
  Tính theo công thức:
  T2 = (9550 × P) / n_out

• Chọn tỷ số truyền phù hợp:
  Nếu động cơ 1500 rpm cần 30 rpm → tỷ số truyền = 1500 / 30 = 50:1

• Dựa theo bảng tải SW Duty Table để xác định model 33, 49, 60,…

• Chú ý điều kiện làm việc:

  • Nhiệt độ môi trường

  • Số giờ vận hành/ngày

  • Va đập tải, khởi động liên tục

10. Bảo trì – vận hành để tăng tuổi thọ thiết bị

• Thay dầu sau 500 giờ đầu → sau đó 3000 – 5000 giờ/lần
• Dùng dầu đúng cấp (VG150–VG320), không trộn các loại dầu khác nhau
• Kiểm tra phớt dầu tránh rò rỉ
• Không để hộp giảm tốc chạy quá tải liên tục
• Lau sạch bụi bám trên vỏ để tăng hiệu quả tản nhiệt

11. Kết luận

STD Worm reducer (Hộp giảm tốc trục vít tiêu chuẩn) là giải pháp đáng tin cậy trong các hệ thống truyền động đòi hỏi mô-men lớn, tốc độ thấp, hoạt động êm ái và dễ bảo trì. Với cấu tạo chuẩn hóa, đa dạng kiểu lắp đặt, dải tỷ số truyền rộng cùng chi phí hợp lý, sản phẩm phù hợp với nhiều ngành công nghiệp từ cơ khí chế tạo, xi măng, thép, nhiệt điện đến thực phẩm – hóa chất.
