Động cơ giảm tốc: Sự khác biệt tại tần số 50Hz và 60Hz

Tần số lưới điện là một trong những thông số kỹ thuật cốt lõi nhưng lại thường bị bỏ qua khi lựa chọn thiết bị truyền động cho các hệ thống máy móc công nghiệp. Tại Việt Nam và nhiều quốc gia Châu Âu, Châu Á, lưới điện tiêu chuẩn hoạt động ở tần số 50Hz. Tuy nhiên, tại các thị trường như Mỹ, Nhật Bản (một số khu vực), Hàn Quốc hay một số nước Châu Mỹ, tần số tiêu chuẩn lại là 60Hz. Sự khác biệt 10Hz này tưởng chừng nhỏ bé nhưng lại tác động trực tiếp và toàn diện đến hiệu suất, tuổi thọ cũng như độ an toàn của thiết bị. Đặc biệt, đối với dòng sản phẩm động cơ giảm tốc – nơi kết hợp giữa động cơ điện và hộp số giảm tốc – việc sử dụng sai tần số nguồn điện có thể dẫn đến vô số sự cố nghiêm trọng. Bài viết này sẽ phân tích chi tiết ảnh hưởng của tần số 50Hz và 60Hz đến thiết bị, các hậu quả kỹ thuật, lưu ý đối với động cơ có thắng từ, và giải pháp lựa chọn tối ưu cho doanh nghiệp của bạn.

Để tham khảo thêm các sản phẩm và bài viết kỹ thuật của chúng tôi, quý khách có thể truy cập theo thông tin bên dưới:

Động cơ giảm tốc Nara Samyang

Động cơ giảm tốc Max Gear

Động cơ giảm tốc Max2

Hoặc để tham khảo các sản phẩm, cũng như bài viết kỹ thuật của chúng tôi, quý khách vui lòng truy cập:

Thông số kỹ thuật Động cơ giảm tốc Max Geared Motor

Cách xác định đúng moment xoắn và công suất của Động cơ giảm tốc

Hoặc quý khách có thể liên hệ trực tiếp theo thông tin bên dưới, chúng tôi sẽ hỗ trợ trực tiếp 24/7:

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX

SĐT: (+84) 0357.130.444 – Mr. Tú – Albert (Tel / Zalo)

Email: contact.optimex.co@gmail.com

1. Đặc điểm của động cơ giảm tốc khi vận hành ở lưới điện 50Hz và 60Hz

Để hiểu được sự thay đổi của động cơ giảm tốc khi chạy ở hai tần số khác nhau, trước hết chúng ta cần xem xét công thức tính tốc độ đồng bộ của động cơ điện không đồng bộ 3 pha:

Trong đó:

• n: Tốc độ quay của từ trường (vòng/phút – rpm)

• f: Tần số lưới điện (Hz)

• p: Số cực từ của động cơ

Từ công thức trên, có thể thấy tốc độ của động cơ tỷ lệ thuận trực tiếp với tần số dòng điện. Điều này dẫn đến những khác biệt rõ rệt khi thiết bị vận hành ở 50Hz so với 60Hz:

Tốc độ đầu ra (Output RPM)

Khi tần số tăng từ 50Hz lên 60Hz (tăng 20%), tốc độ quay của động cơ điện sẽ tăng lên tương ứng 20%. Qua hệ thống hộp số (với tỷ số truyền i không đổi), tốc độ đầu ra của cốt giảm tốc cũng sẽ tăng lên 20%.

• Ví dụ: Một động cơ giảm tốc 4 pole có tốc độ định mức ở 50Hz là khoảng 1450 rpm, khi cắm vào lưới điện 60Hz, tốc độ sẽ vọt lên khoảng 1750 rpm.

Momen xoắn (Torque) và Công suất (Power)

• Khi cấp nguồn 60Hz cho động cơ thiết kế 50Hz (ở cùng điện áp): Từ thông trong lõi thép giảm xuống, dẫn đến momen xoắn của động cơ giảm khoảng 17 – 20%. Tuy nhiên, do tốc độ tăng 20%, công suất đầu ra (P = T * ω) về mặt lý thuyết gần như giữ nguyên hoặc thay đổi không đáng kể.

• Tải trọng lên hộp số: Tốc độ quay cao hơn đồng nghĩa với việc các răng bánh răng, vòng bi và phốt dầu trong hộp giảm tốc phải làm việc với tần suất ma sát cao hơn, gây ra hiện tượng nhiệt tích tụ nhanh hơn.

Khả năng tản nhiệt

Cánh quạt làm mát gắn ở đuôi động cơ quay theo tốc độ của trục rotor. Khi chạy ở 60Hz, quạt quay nhanh hơn, lượng khí lưu thông tăng lên giúp tản nhiệt tốt hơn. Ngược lại, nếu mang một động cơ thiết kế chuẩn 60Hz về chạy ở lưới 50Hz, quạt quay chậm đi 20%, khả năng làm mát giảm đáng kể, khiến động cơ dễ bị quá nhiệt.

2. Hậu quả nghiêm trọng khi sử dụng sai tần số lưới điện

Việc đấu nối và vận hành động cơ giảm tốc không đúng tần số thiết kế mà không có sự điều chỉnh điện áp hoặc cấu hình phù hợp sẽ gây ra hàng loạt hệ lụy trong quá trình vận hành thực tế:

Trường hợp 1: Đưa động cơ giảm tốc thiết kế 60Hz vào lưới điện 50Hz

Đây là trường hợp rất phổ biến khi doanh nghiệp nhập khẩu máy móc cũ hoặc dây chuyền sản xuất từ Mỹ, Hàn Quốc, Nhật Bản về Việt Nam.

• Bão hòa từ trường và quá nhiệt: Nếu điện áp giữ nguyên nhưng tần số giảm từ 60Hz xuống 50Hz, tỷ số U/f sẽ tăng lên. Điều này làm cho lõi thép stator rơi vào tình trạng bão hòa từ, dòng điện không tải tăng vọt, làm cuộn dây nóng lên nhanh chóng và dẫn đến cháy động cơ.

• Giảm tốc độ dây chuyền: Tốc độ giảm 20% làm ảnh hưởng trực tiếp đến năng suất của toàn bộ hệ thống băng tải, khuấy trộn hoặc nâng hạ.

• Hệ thống làm mát suy giảm: Quạt tản nhiệt quay chậm hơn, không đủ lượng gió để làm mát cho động cơ đang bị quá nhiệt do bão hòa từ.

Trường hợp 2: Đưa động cơ giảm tốc thiết kế 50Hz vào lưới điện 60Hz

• Thiếu Momen xoắn (Sụt áp từ trường): Khi tần số tăng lên 60Hz nhưng điện áp giữ nguyên (ví dụ 380V/50Hz cấp nguồn 380V/60Hz), tỷ số U/f giảm. Momen xoắn của động cơ bị sụt giảm mạnh. Khi mang tải nặng, động cơ có thể bị ép quá tải, gây sụt áp và dừng đột ngột.

• Hao mòn cơ khí nhanh chóng: Các dòng sản phẩm như động cơ giảm tốc bánh răng côn, bánh răng nghiêng hay trục vít khi vận hành ở tốc độ cao hơn 20% so với thiết kế sẽ khiến dầu mỡ bôi trơn bị văng mạnh, vỡ liên kết phân tử dầu, làm gia tăng ma sát. Vòng bi và răng bánh răng sẽ bị mài mòn cấp kỳ, rút ngắn 30 – 50% tuổi thọ thiết bị.

3. Cảnh báo đặc biệt: Rủi ro nguy hiểm đối với động cơ có thắng từ (Brake Motor)

Đối với các hệ thống nâng hạ (tời, cẩu trục), thang hàng, hay dây chuyền đóng gói yêu cầu định vị chính xác, động cơ giảm tốc tích hợp thắng từ (phanh từ tính) là linh kiện bắt buộc. Thắng từ hoạt động dựa trên nguyên lý cuộn dây điện từ (solenoid) huỳnh quang để nhả đĩa phanh khi có điện và kẹp phanh lại bằng lực lò xo khi mất điện.

Sử dụng sai tần số cho động cơ có thắng từ mang lại những rủi ro cực kỳ nguy hiểm:

                         [Điện áp / Tần số không phù hợp]
                                        │
                       ┌────────────────┴────────────────┐
                       ▼                                 ▼
         [Cuộn thắng chạy 50Hz trên nguồn 60Hz]   [Cuộn thắng chạy 60Hz trên nguồn 50Hz]
                       │                                 │
                       ▼                                 ▼
            Lực hút từ trường giảm 20%                 Dòng điện qua cuộn dây tăng
                       │                                 │
                       ▼                                 ▼
           Thắng NHẢ KHÔNG HẾT / TRỢT                 Cuộn thắng NÓNG VÀ CHÁY
                       │                                 │
                       ▼                                 ▼
           Mài mòn đĩa phanh / RƠI HÀNG             MẤT KHẢ NĂNG PHANH AN TOÀN

• Thắng nhả không hết (Lực hút từ trường yếu):

  Nếu sử dụng cuộn thắng thiết kế cho 50Hz/380V lắp vào nguồn 60Hz/380V mà không điều chỉnh chỉnh lưu (Rectifier), cuộn dây phanh sẽ bị thiếu điện áp từ trường. Lực từ không đủ mạnh để hút đĩa phanh hoàn toàn. Đĩa phanh sẽ bị trượt và ma sát liên tục vào đĩa quay ngay cả khi động cơ đang chạy. Kết quả là đĩa phanh bị cháy xém, bốc khói, làm kẹt cứng động cơ hoặc gây hiện tượng quá nhiệt nghiêm trọng.

• Nguy cơ tai nạn nâng hạ (Rơi hàng hóa):

  Trong các ứng dụng cẩu trục, nếu thắng từ không nhả hết hoặc momen giữ phanh bị suy giảm do sai tần số, tải trọng có thể bị trượt tự do, gây tai nạn lao động nghiêm trọng và hư hỏng tài sản.

• Cháy bộ chỉnh lưu và cuộn thắng:

  Ngược lại, khi cuộn thắng 60Hz chạy ở nguồn 50Hz, dòng điện qua cuộn dây thắng sẽ tăng cao hơn mức cho phép, làm cháy bộ nguồn chỉnh lưu (AC -> DC) và gây chập cháy cuộn phanh từ bên trong.

4. Cách xác định đúng động cơ giảm tốc bạn cần

Để tránh những sai lầm tốn kém, kỹ sư vận hành và bộ phận mua hàng cần tuân thủ quy trình xác định thông số thiết bị theo các bước sau:

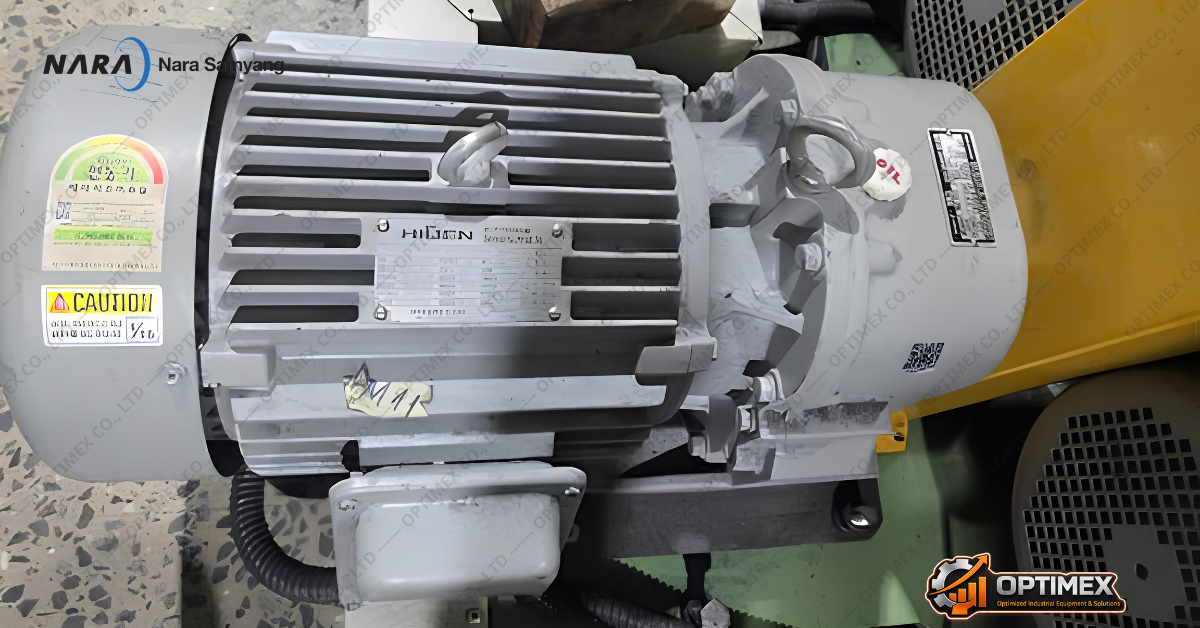

Bước 1: Đọc và phân tích tem nhãn (Nameplate)

Mỗi sản phẩm động cơ giảm tốc chuẩn đều ghi rõ thông số trên nhãn kim loại. Bạn cần đặc biệt lưu ý các chỉ số:

• Hz (Frequency): 50Hz, 60Hz hoặc nhãn kép 50/60Hz.

• V (Voltage): Ví dụ 220/380V ở 50Hz, hoặc 240/440V ở 60Hz.

• RPM: Tốc độ vòng quay của trục động cơ và trục ra hộp số tương ứng với tần số.

• kW/HP: Công suất định mức.

Mẹo kỹ thuật: Nhiều dòng động cơ cao cấp hỗ trợ dải điện áp/tần số rộng (Dual Rating). Ví dụ: 380V - 50Hz / 440V - 60Hz. Nếu tem nhãn ghi rõ thông số này, bạn hoàn toàn có thể yên tâm sử dụng ở cả 2 lưới điện với điều kiện cấp đúng điện áp tương ứng.

Bước 2: Xác định nguồn điện thực tế tại nhà máy

• Nếu nhà máy đặt tại Việt Nam dùng điện lưới quốc gia: Tiêu chuẩn là 380V – 3 Pha – 50Hz (hoặc 220V – 1 Pha – 50Hz).

• Nếu nhà máy nằm trong khu công nghiệp có trạm biến áp riêng hoặc sử dụng máy phát điện chuyên dụng cho thiết bị nhập khẩu: Cần dùng đồng hồ đo tần số để xác định chính xác nguồn cấp.

Bước 3: Sử dụng biến tần (VFD) khi bắt buộc chuyển đổi

Trong trường hợp bạn bắt buộc phải dùng một động cơ giảm tốc 60Hz trên lưới điện 50Hz (hoặc ngược lại), giải pháp an toàn nhất là lắp thêm Biến tần (Variable Frequency Drive). Biến tần sẽ biến đổi nguồn điện AC 50Hz thành DC, sau đó nghịch lưu lại thành AC 60Hz với điện áp chuẩn, giúp động cơ vận hành đúng 100% thông số thiết kế.

5. Nara Samyang – Đối tác truyền động tin cậy, giải pháp toàn diện cho mọi công trình

Tự hào là thương hiệu hàng đầu trong lĩnh vực cơ khí truyền động, Nara Samyang là cái tên bảo chứng cho chất lượng và độ tin cậy vượt trội. Chúng tôi hiểu rằng, một sự cố nhỏ về tần số hay sai lệch thông số kỹ thuật đều có thể làm gián đoạn toàn bộ dây chuyền sản xuất của doanh nghiệp.

Tại sao nên lựa chọn sản phẩm từ Nara Samyang?

• Đa dạng dòng sản phẩm tiêu chuẩn quốc tế:

  Cung cấp đầy đủ các giải pháp từ động cơ giảm tốc Samyang, dòng công suất lớn động cơ giảm tốc Max Geared, cho đến các loại động cơ giảm tốc bánh răng côn (Helical-Bevel), bánh răng trục song song, bánh răng hành tinh… Tất cả đều được thiết kế tối ưu, có tùy chọn tương thích hoàn hảo với cả lưới điện 50Hz và 60Hz.

• Tích hợp thắng từ an toàn tuyệt đối:

  Các dòng động cơ gắn thắng từ của Nara Samyang sử dụng hệ thống phanh từ tính cao cấp, cuộn dây chịu nhiệt tiêu chuẩn Class F/H, bộ chỉnh lưu thông minh giúp nhả dứt điểm, chống dính phanh và đảm bảo an toàn tuyệt đối cho các ứng dụng nâng hạ nặng.

• Tư vấn kỹ thuật chuyên sâu:

  Đội ngũ kỹ sư giàu kinh nghiệm của Nara Samyang luôn sẵn sàng khảo sát, phân tích nhu cầu thực tế, hỗ trợ khách hàng tính toán chính xác momen xoắn, tỷ số truyền và tần số nguồn điện để chọn đúng sản phẩm ngay từ đầu.

• Hệ sinh thái đối tác toàn cầu:

  Bên cạnh việc trực tiếp sản xuất các sản phẩm động cơ giảm tốc chất lượng cao, Nara Samyang còn hợp tác chiến lược với nhiều tập đoàn sản xuất động cơ điện uy tín hàng đầu thế giới. Chúng tôi cam kết đáp ứng mọi nhu cầu đa dạng của khách hàng tại Việt Nam cũng như trên thị trường quốc tế, từ các ứng dụng dân dụng nhẹ đến các ngành công nghiệp nặng như xi măng, khai khoáng, thép, và xử lý nước thải.

6. Kết luận

Xác định đúng tần số lưới điện 50Hz hay 60Hz không chỉ là câu chuyện cắm đúng phích cắm, mà là yếu tố sống còn quyết định đến hiệu suất, độ bền và sự an toàn của toàn bộ hệ thống máy móc. Đừng để những sai sót về mặt thông số làm ảnh hưởng đến tiến độ sản xuất và tiêu tốn chi phí sửa chữa không đáng có.

Nếu bạn đang gặp khó khăn trong việc lựa chọn thiết bị hoặc cần giải pháp thay thế, nâng cấp hệ thống truyền động, hãy liên hệ ngay với Nara Samyang để nhận được sự hỗ trợ kỹ thuật chuyên nghiệp và tận tâm nhất!
