Hộp giảm tốc Nara Samyang: Sai lệch cân tâm

Thành công của một hệ thống truyền động công nghiệp phụ thuộc rất lớn vào độ chính xác trong khâu lắp đặt thiết bị. Trong đó, Hộp giảm tốc Nara Samyang luôn là lựa chọn hàng đầu cho các dây chuyền sản xuất hiện đại nhờ độ chính xác cơ khí vượt trội. Tuy nhiên, dù thiết bị đạt tiêu chuẩn chất lượng cao đến đâu, tình trạng sai lệch cân tâm trong quá trình lắp đặt vẫn là một nguyên nhân ngầm gây ra những tổn thất nặng nề cho doanh nghiệp. Việc nắm vững khái niệm, nguyên nhân, dạng sai lệch cũng như giải pháp khắc phục sẽ giúp tối ưu hệ thống truyền động và duy trì hiệu suất hoạt động bền bỉ.

Để tham khảo thêm các sản phẩm và bài viết kỹ thuật của chúng tôi, quý khách có thể truy cập theo thông tin bên dưới:

Động cơ giảm tốc Nara Samyang

Động cơ giảm tốc Max Gear

Động cơ giảm tốc Max2

Hoặc để tham khảo các sản phẩm, cũng như bài viết kỹ thuật của chúng tôi, quý khách vui lòng truy cập:

Thông số kỹ thuật Động cơ giảm tốc MaxII Geared Motor

Bảo trì định kỳ giúp kéo dài tuổi thọ Động cơ giảm tốc

Hoặc quý khách có thể liên hệ trực tiếp theo thông tin bên dưới, chúng tôi sẽ hỗ trợ trực tiếp 24/7:

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX

SĐT: (+84) 0357.130.444 – Mr. Tú – Albert (Tel / Zalo)

Email: contact.optimex.co@gmail.com

1. Sai lệch cân tâm là gì?

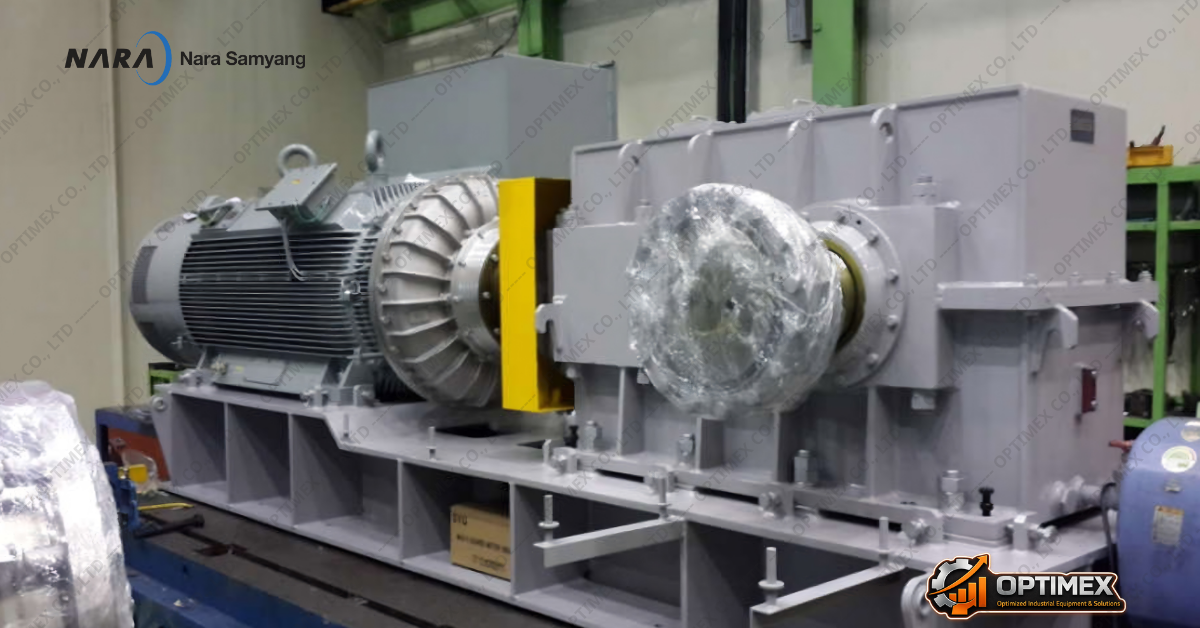

Trạng thái cân tâm lý tưởng (ngoài hoàn hảo) giữa hai máy quay tồn tại khi đường tâm trục của Hộp giảm tốc Nara Samyang và động cơ nằm trên cùng một đường thẳng trong điều kiện vận hành bình thường. Hoặc sư đồng tâm giữa trục đầu ra của Hộp giảm tốc với trục truyền động của thiết bị quay trong dây chuyền.

Trong thực tế sản xuất, các dòng khớp nối mềm được thiết kế để hấp thụ một lượng sai lệch nhất định. Tuy nhiên, khi mức độ lệch vượt quá giới hạn dung sai cho phép của khớp nối hoặc nhà sản xuất chỉ định, thiết bị sẽ bị coi là sai lệch cân tâm. Mục tiêu cốt lõi của công tác cân chỉnh là đưa các tâm trục về gần trạng thái đồng tâm nhất dưới điều kiện vận hành thực tế.

2. Các dạng sai lệch cân tâm thường gặp

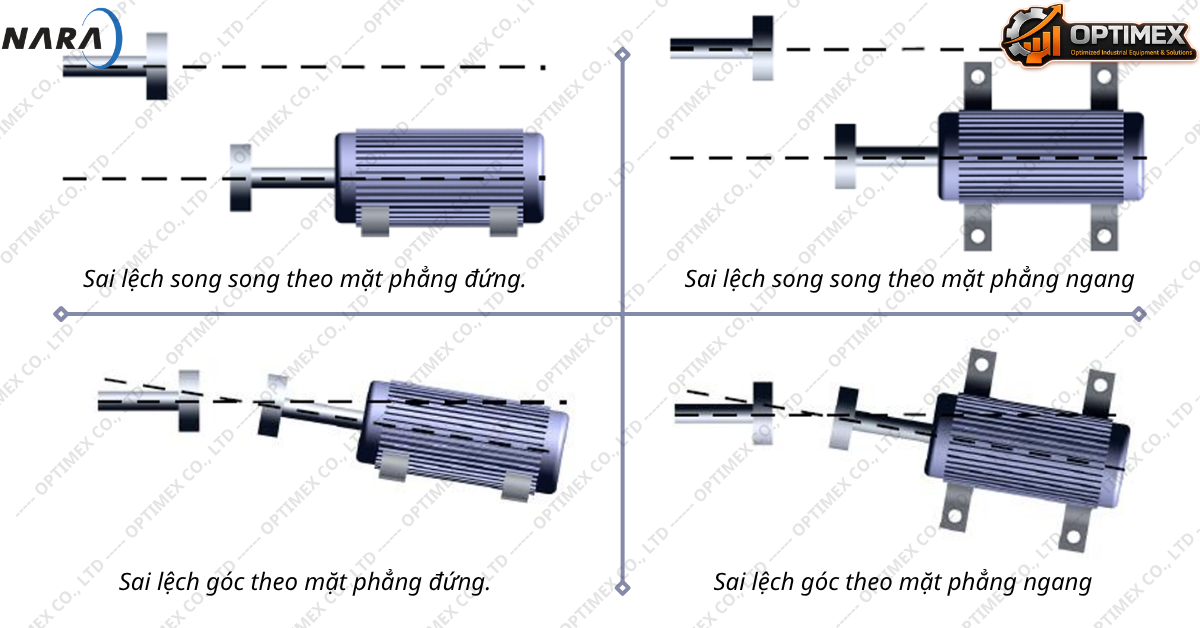

Khi lắp đặt Hộp giảm tốc Nara Samyang với động cơ hoặc thiết bị dẫn động, sự mất đồng tâm khớp nối thường được chia thành 2 dạng chính:

• Sai lệch song song (Offset Alignment): Khoảng cách lệch giữa hai đường tâm trục song song với nhau, khiến các mặt khớp nối song song nhưng không đồng phẳng. Sai lệch này tạo ra lực cắt và mô-men uốn ở hai đầu trục.

• Sai lệch góc (Angular Alignment): Hiện tượng hai tâm trục lệch nhau một góc nhất định, tạo ra độ hở không đều giữa hai mặt khớp nối. Dạng sai lệch này phát sinh mô-men uốn lớn gây ứng suất dọc trục.

• Sai lệch kết hợp: Trong thực tế vận hành, hầu hết các sự cố cân tâm là sự kết hợp của cả sai lệch song song và sai lệch góc trên cả hai mặt phẳng đứng và ngang.

3. Nguyên nhân gây ra sai lệch cân tâm

Có nhiều yếu tố tác động đến độ chính xác vị trí của trục trong quá trình lắp đặt và vận hành:

• Giãn nở nhiệt (Thermal Expansion): Khi thiết bị hoạt động, nhiệt độ thay đổi làm vỏ máy và các bệ đỡ giãn nở theo các hướng phức tạp. Việc cân chỉnh chuẩn ở trạng thái nguội vẫn có thể dẫn đến sai lệch khi máy đạt trạng thái nóng.

• Tác động từ tải trọng: Thay đổi về tải vận hành làm nhiệt độ và lực tác động biến đổi, gây khó khăn cho việc duy trì sự đồng tâm.

• Co kéo đường ống (Pipe Strain): Hệ thống ống nối lỏng lẻo, thiếu giá đỡ hoặc sai lệch liên kết sẽ tác động lực lớn lên vỏ máy, làm biến dạng vị trí gối đỡ ổ bạc.

• Hiện tượng chân kênh (Soft Foot): Một hoặc nhiều chân máy không tiếp xúc phẳng với tấm đỡ. Khi siết bu-lông chân, vỏ máy sẽ bị vặn xoắn và biến dạng.

• Sự suy thoái của nền móng: Bê tông bị nứt, ngấm dầu hoặc lỏng bu-lông móng làm vị trí máy bị xê dịch theo thời gian.

• Con người và công cụ: Sử dụng dụng cụ đo độ chính xác kém hoặc nhân sự thiếu kỹ năng đọc thông số và thực hiện quy trình cân chỉnh.

4. Hậu quả nghiêm trọng khi cân tâm không chính xác

Sai lệch cân tâm ngụy trang rất tinh vi và gây hư hỏng từ từ. Những tác động thứ cấp này mang đến nhiều hệ lụy nặng nề:

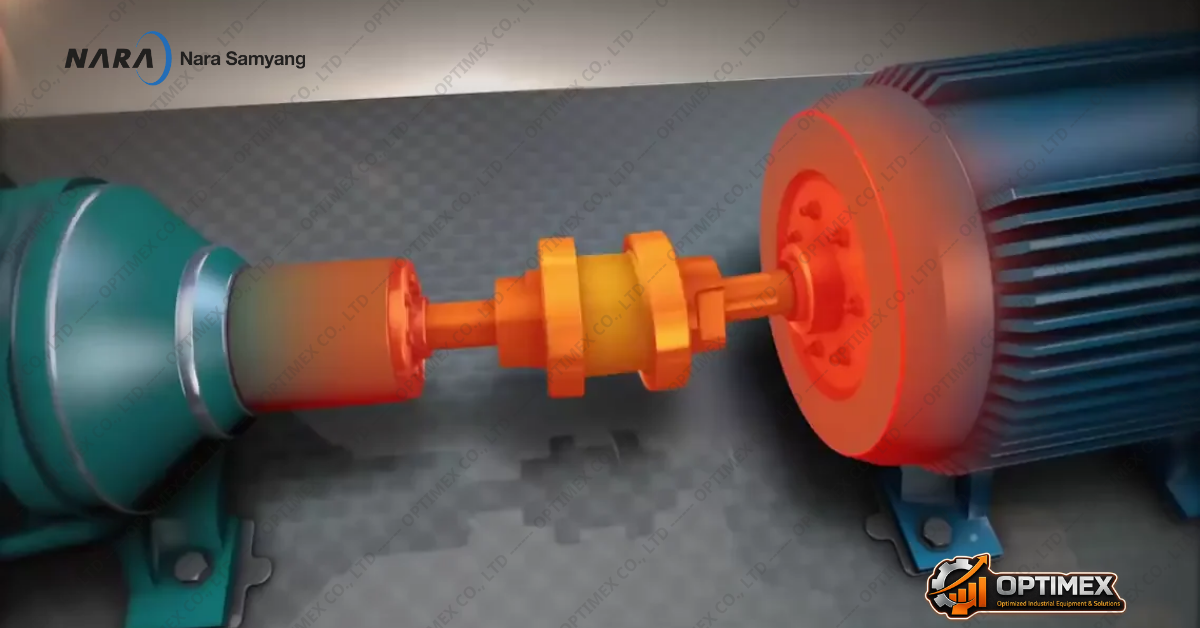

• Gia tăng Rung động và Nhiệt độ: Phát sinh độ rung bất thường theo phương dọc trục và hướng kính. Lực ép phụ (preload) gia tăng làm nhiệt độ ổ bạc, buồng mỡ/dầu bôi trơn tăng cao.

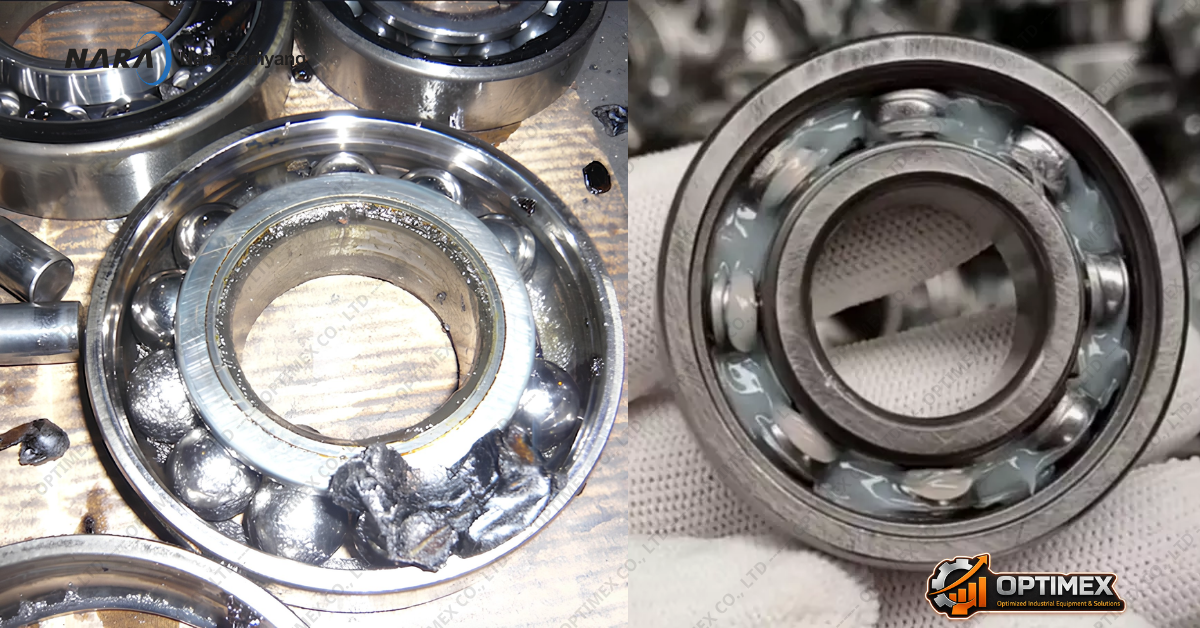

• Hư hỏng Ổ bi (Bearing) và Phớt làm kín (Seal): Ổ trượt bị chà xát bề mặt babbit, trong khi ổ lăn bị giảm tuổi thọ đáng kể do chịu tải vượt mức. Phớt làm kín bị mài mòn gây rò rỉ chất bôi trơn. Mức độ preload bởi sai lệch cân chỉnh được đưa trực tiếp vào phương trình để tính toán tuổi thọ của loại Ổ bi này:

L₁₀ = Hours of life for 10% failure rate

L10 = 16,700/rpm * [Dynamic capacity * load rating)/Force]

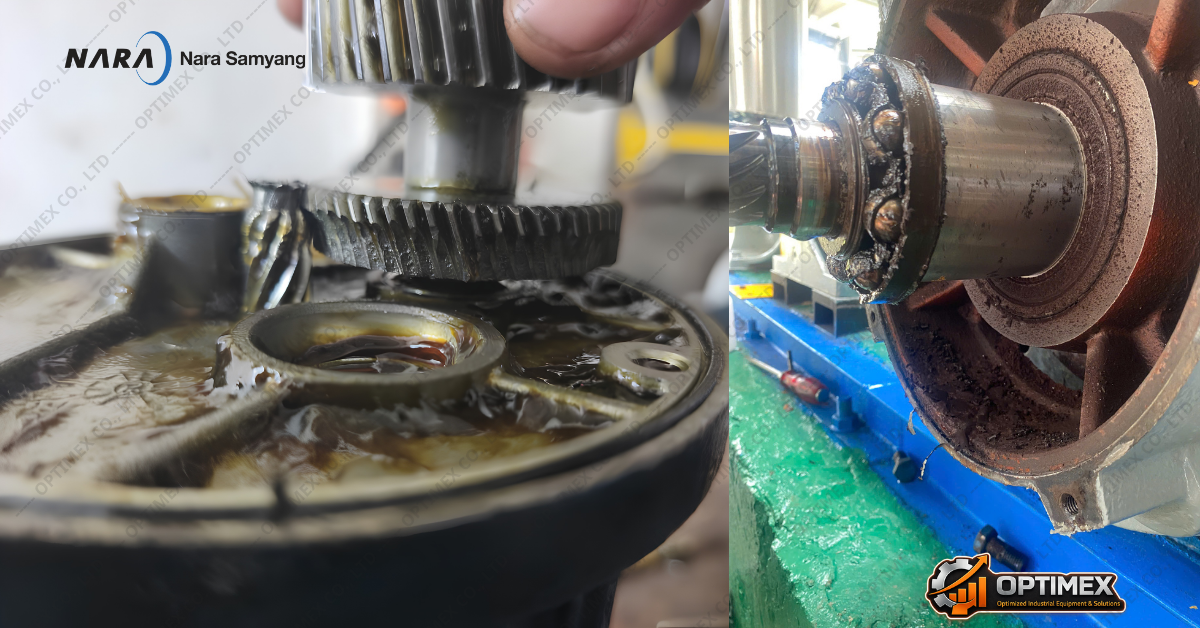

• Mài mòn và Nứt gãy Khớp nối, Trục: Răng khớp nối bị mòn không đều, các lá đĩa mỏi nứt. Ứng suất đan xen liên tục có thể gây nứt gãy trục quay.

• Thiệt hại Kinh tế: Sự cố dừng máy bất ngờ làm gián đoạn dây chuyền, mất sản lượng, tăng chi phí sửa chữa và thay thế linh kiện.

5. Lợi ích khi cân tâm chính xác

Việc thực hiện chuẩn xác công tác cân chỉnh mang lại giải pháp truyền động hiệu quả và nâng cao năng suất:

• Giảm lực hướng kính và lực dọc trục, giúp tăng tuổi thọ gối đỡ và độ ổn định của roto.

• Tối thiểu hóa lực uốn trục và độ mài mòn tại khớp nối.

• Ngăn ngừa nguy cơ hỏng phớt, duy trì khe hở tiêu chuẩn bên trong.

• Giảm tối đa mức rung động trên vỏ máy và loại bỏ nguy cơ mỏi kim loại gây gãy trục.

• Tối ưu hệ thống truyền động, tiết kiệm năng lượng tiêu thụ.

6. Đảm bảo hiệu suất với Hộp giảm tốc Nara Samyang

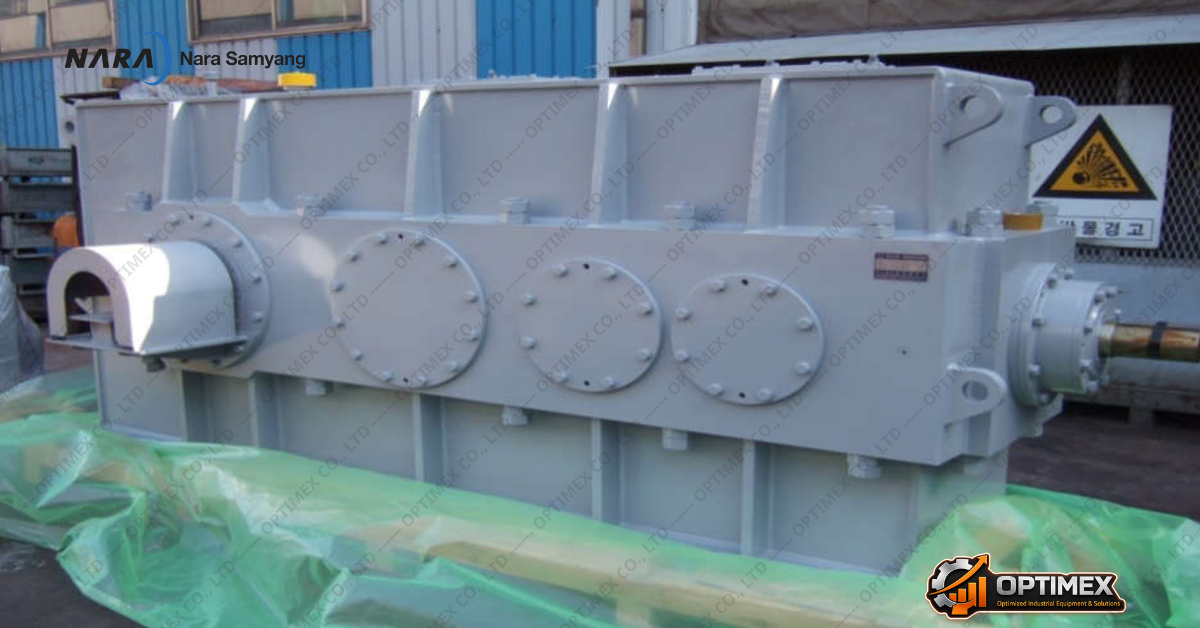

Để đạt được sự vận hành ổn định lâu dài, việc chọn lựa thiết bị truyền động chất lượng là yếu tố quyết định. Hộp giảm tốc Nara Samyang được chế tạo trên dây chuyền công nghệ hiện đại với độ chính xác gia công cơ khí cực cao. Nhờ các bề mặt gối đỡ, chân đế và mặt bích được gia công chuẩn xác, Hộp giảm tốc Nara Samyang giảm thiểu tối đa hiện tượng chân kênh (Soft Foot), hỗ trợ quá trình cân tâm diễn ra nhanh chóng, chính xác và giúp kéo dài tuổi thọ vận hành.

Bên cạnh chất lượng sản phẩm chuẩn mực, đồng hành cùng quý khách hàng là đội ngũ kỹ sư giàu kinh nghiệm của Nara Samyang. Chúng tôi sẵn sàng hỗ trợ tư vấn, khảo sát thực tế tại nhà máy, đồng thời đưa ra các giải pháp truyền động hiệu quả và tối ưu hệ thống truyền động cho toàn bộ dây chuyền sản xuất của bạn.

Hãy liên hệ ngay với đội ngũ kỹ thuật của Nara Samyang để được hỗ trợ chuyên sâu và bảo vệ hệ thống của bạn khỏi những rủi ro do sai lệch cân tâm!
